Попытаюсь сделать "Багги-Ски".

[stalker]

))).
Сейчас по телеку идёт цикл передач - Янтарь Калининграда - уходит в Китай!!![/quote]


Делал я нынче калининградской мафии несколько винтов.

[viktorr]

Скажу пару слов о муфте -со множеством пальцев.
Сама муфта-красива, спору -нет.
Но, это ,наверное -стоит определённых трудов, как говорит Василий -сделать Сложно- это трудно! Сделать просто- можно опростоволоситься.
Суть такая- зачем столько пальцев? Точный расчёт?
А, можно -меньше?
Понимаю- чётче стоит; плотнее; радует глаз.
Такая схема, да ещё со множеством пальцев, предполагает - Претензионную Центровку! Ведь "кардана" -нет. А, револьверная схема - плотно сидящих пальцев- это, боюсь разочаровать- это жёсткое соединение.
Нисколько- не сомневаюсь -она у вас есть, эта Центровка.
Но, у вас- ДВС - на подушках! А, водомёт- Жёстко.
В любом случае -будут вибрации, ПРОСТО - на Законном , физическом основании. Хоть по Лазарю -оцентруй.
Плотная муфта с обычной резиной - это жёсткое соединение. Особенно если , ещё - разнести пальцы -на диаметр побольше.)))
Мягчайшая Резина или с пустотами(муфта -эластик) , несколько спасёт положение.
Или пальцы без "Натяга"- практически-свободные, тоже облегчат положение.
Сокращение количества пальцев- тоже.
Например: 2 навстречу 2-м.
Я, в своё время , делал 6 пальцев на Бомбардье. Прям на шлицевой вал. Бомбардье достался с проката.
Шлицевой вал , со стороны двс -развалился -буквально Назавтра. А, может был такой.
Хозяин купил новый за 100 долляров. Поставили- проработал- полчаса.
Начали с тестем думать, проверили центровку - 10 мм . Оцентровали. Но-уж, вал покупать-не стал.
Так удачно получилось - из конца , где шлицы были -обгрызли "Центр" и сделали 6 обрезиненых пальцев .
На не очень большом диаметре. Но, у нас БЫЛ -"Кардан" в виде шлицов в винт! Плюс - "эластичная" муфта.
Проработала, так и продали с ней. Опыт ньюансов- приобрели.
Первое- ЭТО Центр- Шар.

[viktorr]

))).
Сейчас по телеку идёт цикл передач - Янтарь Калининграда - уходит в Китай!!!

Делал я нынче калининградской мафии несколько винтов.[/quote]

У них денег достаточно. Москитный флот , с дайверами. За 4 года- 15 погибших парней. У них там- поставлено на поток.
Моют -спецоборудованием , через ПЛМ. Вешают насадку , гофрошланг, сборник янтаря.
Один в лодке, другой на дне. Дно- груды камней. Пока-коррупция.

[ANP]

Скажу пару слов о муфте -со множеством пальцев.
Такая схема, да ещё со множеством пальцев, предполагает - Претензионную Центровку! Ведь "кардана" -нет. А, револьверная схема - плотно сидящих пальцев- это, боюсь разочаровать- это жёсткое соединение.
Нисколько- не сомневаюсь -она у вас есть, эта Центровка.

Виктор, ну конечно же есть секрет! И центровка есть! И подушки есть! Шара нет- не секрет, но можно. Секрет расскажу при личном разговоре, если есть интерес. Муфта не продается - она одна. Сделана на чпу станке, дорого. Пальцев много - крутящий момент передаст большой. Расчеты не делались, просто взято с запасом, для возможного использования с 3uz.

[viktorr]

Скажу пару слов о муфте -со множеством пальцев.
Такая схема, да ещё со множеством пальцев, предполагает - Претензионную Центровку! Ведь "кардана" -нет. А, револьверная схема - плотно сидящих пальцев- это, боюсь разочаровать- это жёсткое соединение.
Нисколько- не сомневаюсь -она у вас есть, эта Центровка.

Виктор, ну конечно же есть секрет! И центровка есть! И подушки есть! Шара нет- не секрет, но можно. Секрет расскажу при личном разговоре, если есть интерес. Муфта не продается - она одна. Сделана на чпу станке, дорого. Пальцев много - крутящий момент передаст большой. Расчеты не делались, просто взято с запасом, для возможного использования с 3uz.

Можно обойтись и без Расчёта. На Фиг он нужен! ВЕДЬ можно пойти -Аналоговым Путём!!!
Например - сумма диаметров резьб Пальцев - больше диаметра несущего вала.
Расчёт нужен , когда ты , что-то хочешь Сэкономить, а, из запаса прочности -НЕ вылезть!
Например : сплошной Вал - заменить -ПОЛЫМ . Диаметр -побольше -по Расчёту прочности, но, он-полый будет -значительно МЕНЬШЕ весить, за счёт толщины стенки.
Как это сделано на Карданах Грузовиков, а, ТАКЖЕ-у УАЗов и ессно- У МЕНЯ , на гидроциклах : Нью -Харли и "Война"!
ПОДУМАВ и посчитав, можно - СЭКОНОМИТЬ на весе девайсов- ЗНАЧИТЕЛЬНО.

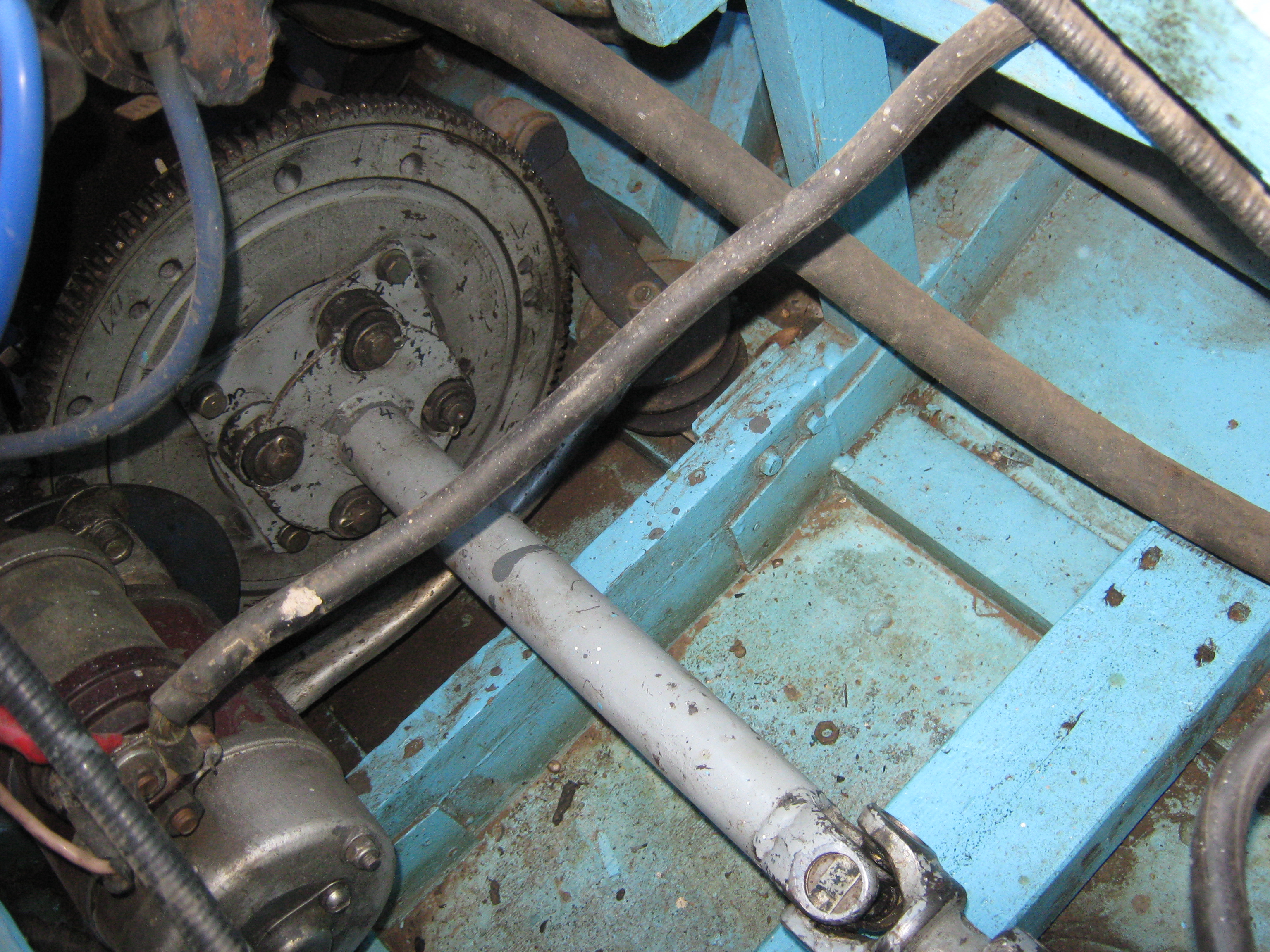

Фото- как пример полого ,карданного вала Самодельщика. Присоединительная плита к Маховику- Небольшого диаметра и 3-х мм . толщины Втулки под пальцы -металл такой-же толщины. (Вал -полый- не сомневайтесь.)
Конечно, лучше всего , сделать карданный вал- из Дамасской стали! (чтоб заменить резинки на пальцах).
Моторесурс- больше- не бывает

[viktorr]

Чертёж этого карданного вала -муфты- в этой теме , чуток раньше. Сделанный, правда- в 90-х.

[viktorr]

Надоел этот Багги.

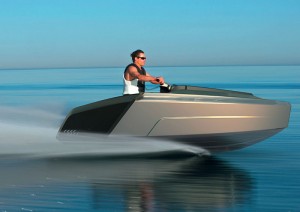

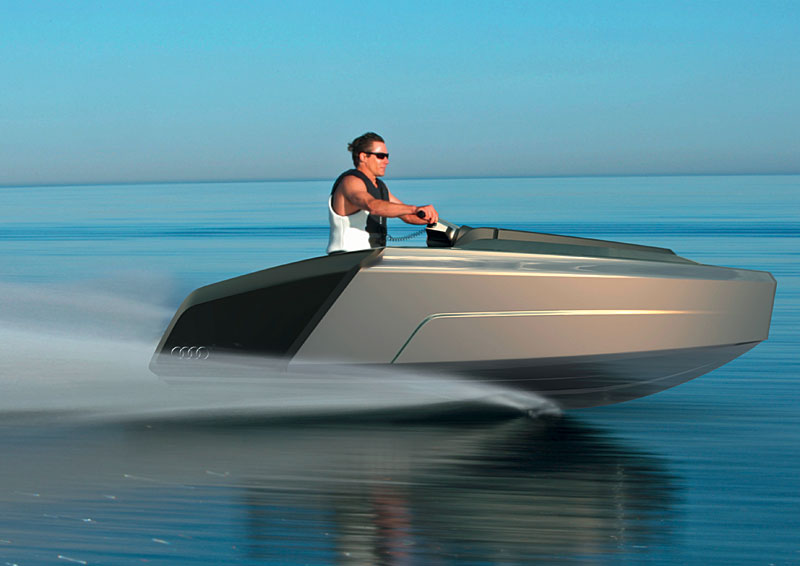

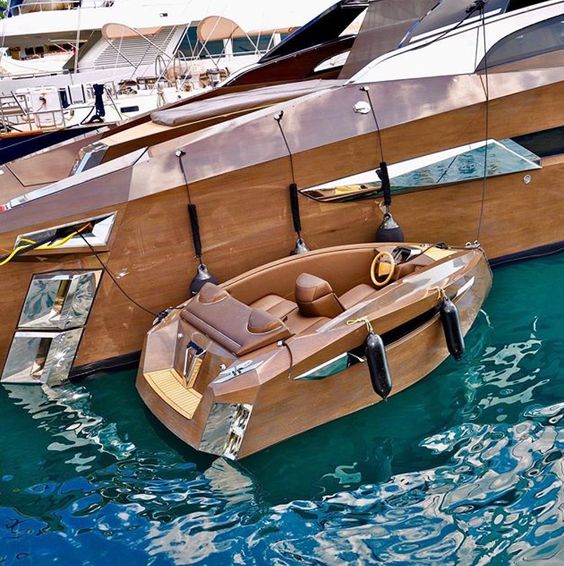

Следующий проект -Такой! Как на Фото. (те, которые -поменьше).
Ещё-бы, такой , чтоб- твою конверсию поставить под плексиглас, чтоб все видели.
Может и в следующей Жизни.
Если увидите такой- спросите : а, кто это -Делал?!

[viktorr]

Вчера посвятил день -обвязке Глушителя. Глушитель получается большой, ну, чтоб- ого-о-о!. Глушил.
Схемку вам нарисовать, чтоль.
Вчера вешаю его, но, не знаю -КУДА вход или выход. И, вот -представляете себе- ЭВРИКА, можно сказать- Эврибади!(ГУГЛ).
Как-бы -Витало и Оглоушило. Каждый знал, но, ко мне- Пришло!
Не знал -куда сделать вход
Принял Соломоново решение: а, что если направить Выхлопные газы в Выход из транца -из двс, а, выхлоп под воду - в
соответственно- как есть -под воду.
Слив воды и в процессе хода, и на стоянке-сухой и мокрой - через штуцер из самой низкой точки!
То есть(главное) -использовать в чистом виде , такой Глушащий Момент- Обьём Глушителя!. Вы-же знаете- основное глушащее свойство Глушителя- в его Обьёме! Надо , порядка- не меньше 10 обьёмов цилиндров , чтобы подавить акустическую волну.
Конечно, вода -снижает этот Предел. Но я, решил - не умалять никакие Факторы!
ОбьёМ ; Вода ; Кривые Пути! Главное- не Сужать -Нигде! Плюс -Эжектор! Плюс - Алюминиевая Звукоизоляция!
Посмотрим.
Ещё посмотрю на шум впуска. Он , тоже- составляет львиную Долю.
Никто не проверял из Вас : поставьте , вместо глупых фильтров с нулевым сопротивлением - чистый бред- Полный Фильтр, вместе с резонанатором и всеми пластмассками- от авто. Почувствуйте Разницу))).
Ну, вообщем , с утра завтра -прихвачу, потом примерю; потом соберу на Глушителе, потом определюсь с точным местоположением его , ну и тд.
Схемку -дам

[дядя Вася]

Альтернатива астраханским писателям .
https://www.youtube.com/watch?v=GDo1FGAJOwY

[viktorr]

Да, Василий, ты прав- я делаю , слишком солидно и мощно! Это Губит меня

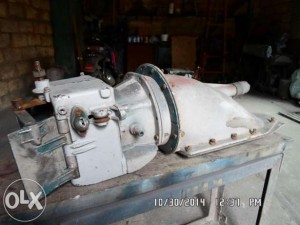

Так как , ты рассматриваешь меня - как Альтернативу себе , то ВИДЕОРОЛИК - прям Решение(тебе), ну например:
"Nekst"(можно и самуил ).
Уж -перетаскивать через болотные кочки- одно удовольствие- и Одноногий Олень справится(помнишь мечту(?)-двуногий олень).

У самуила , при 3400 - ДО= 0,6 Сталкер- не поймёт, куда "корзину с яйцами" пристроить

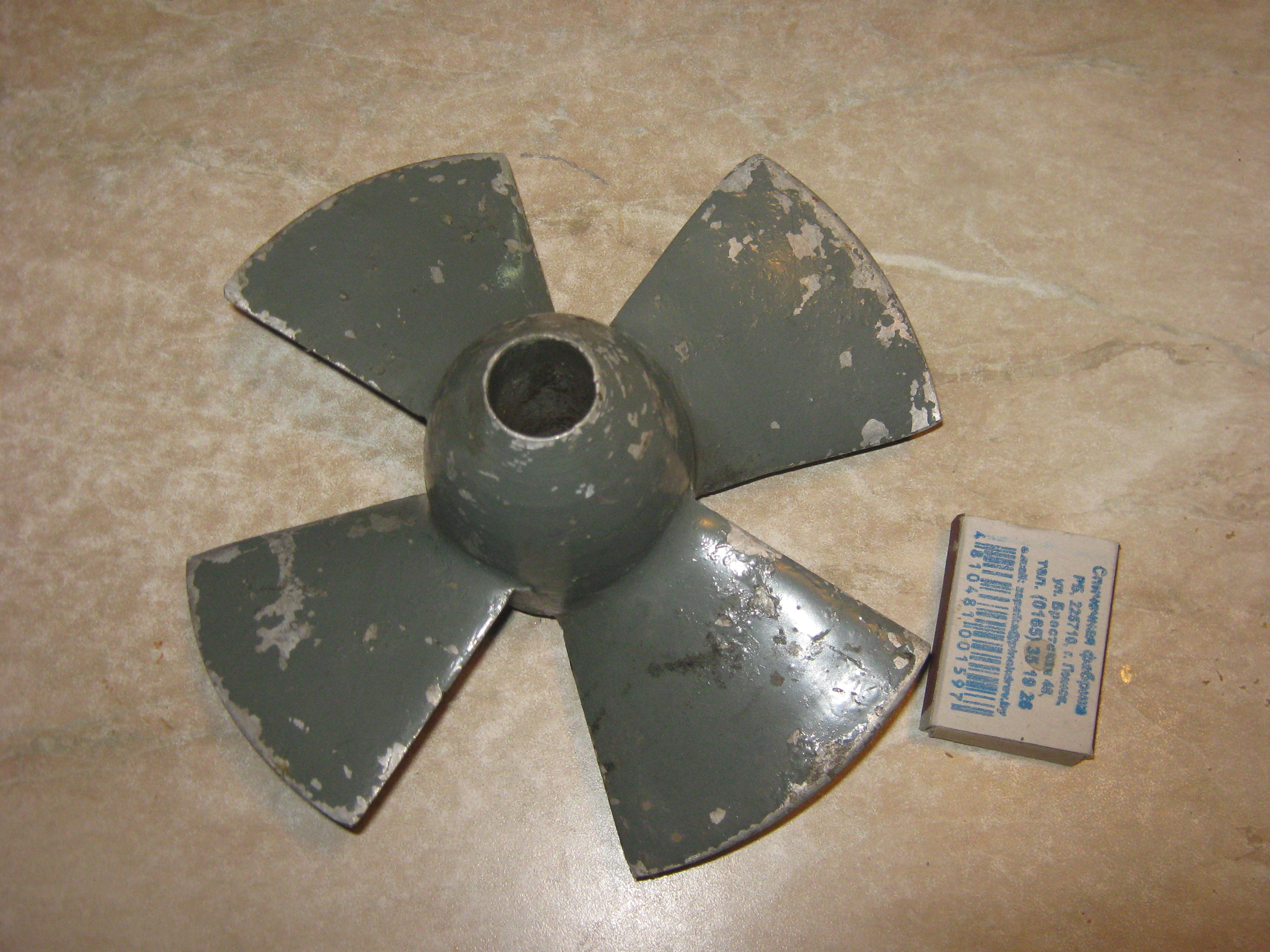

Сёма, точно - с ума сойдёт от таких Окружных скоростей. Д РК= 180 мм.)))

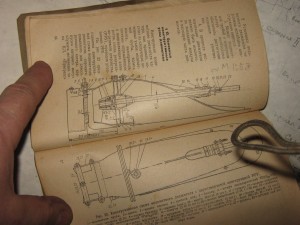

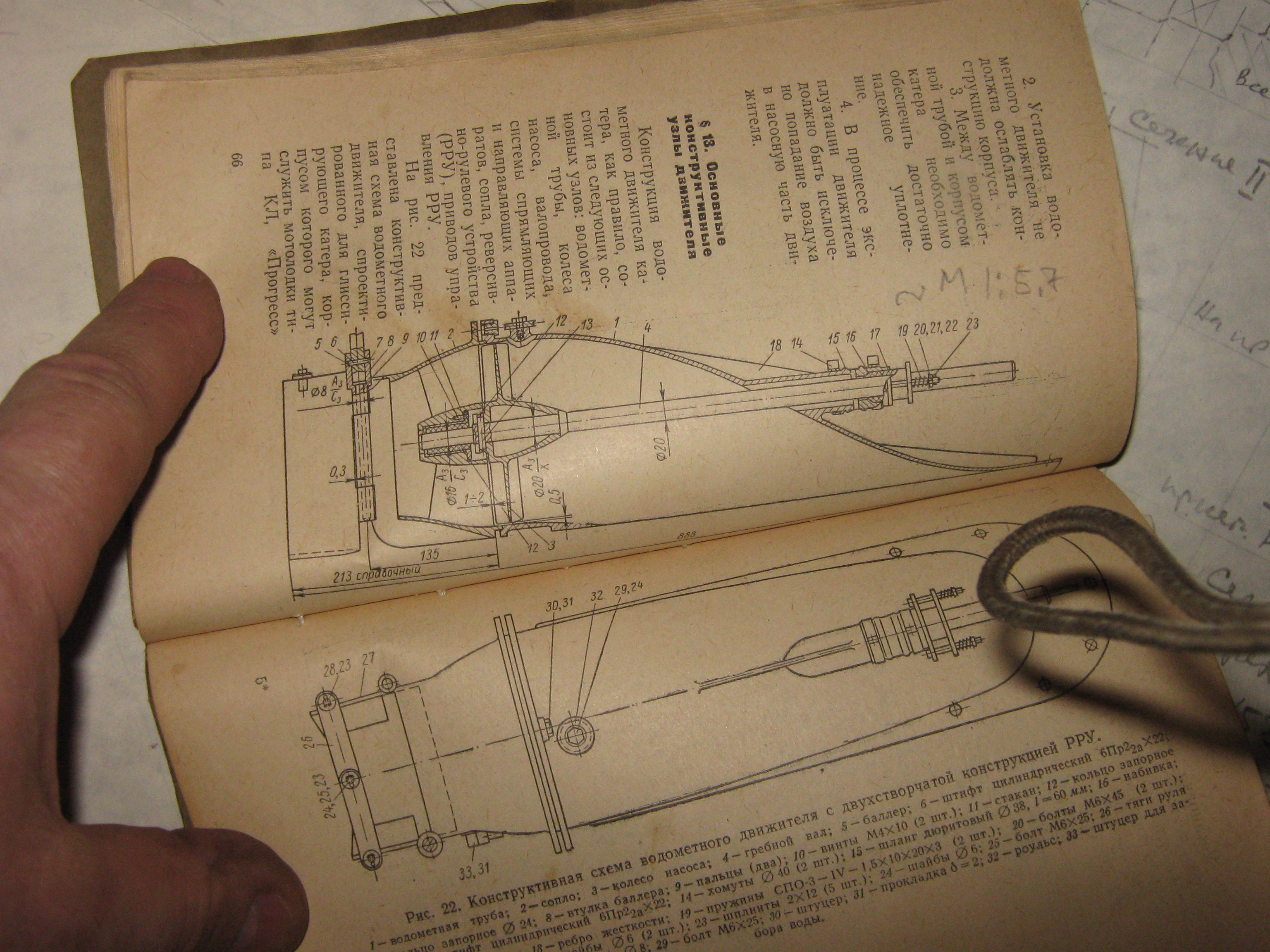

Чертёжик -в помощь
